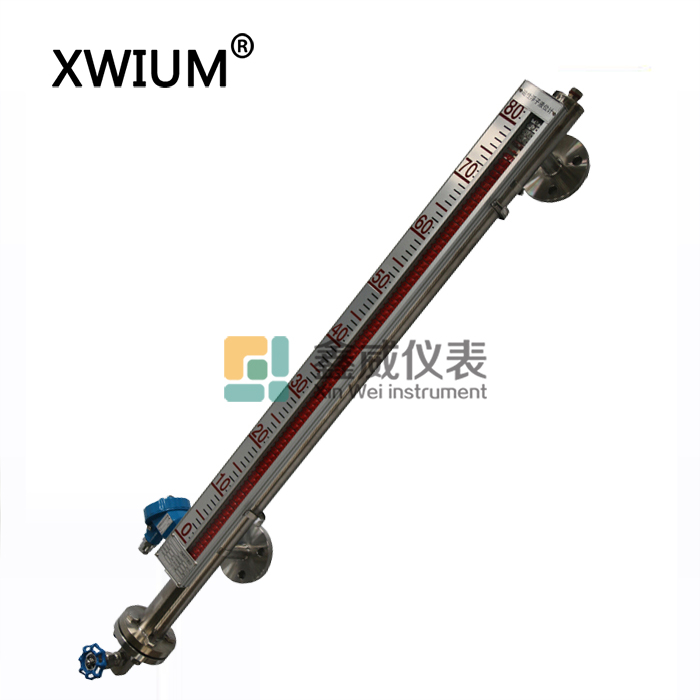

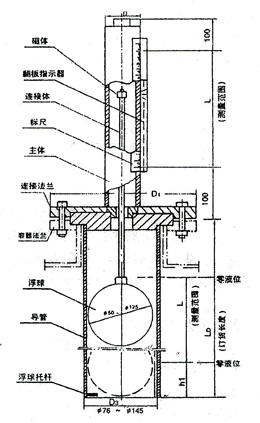

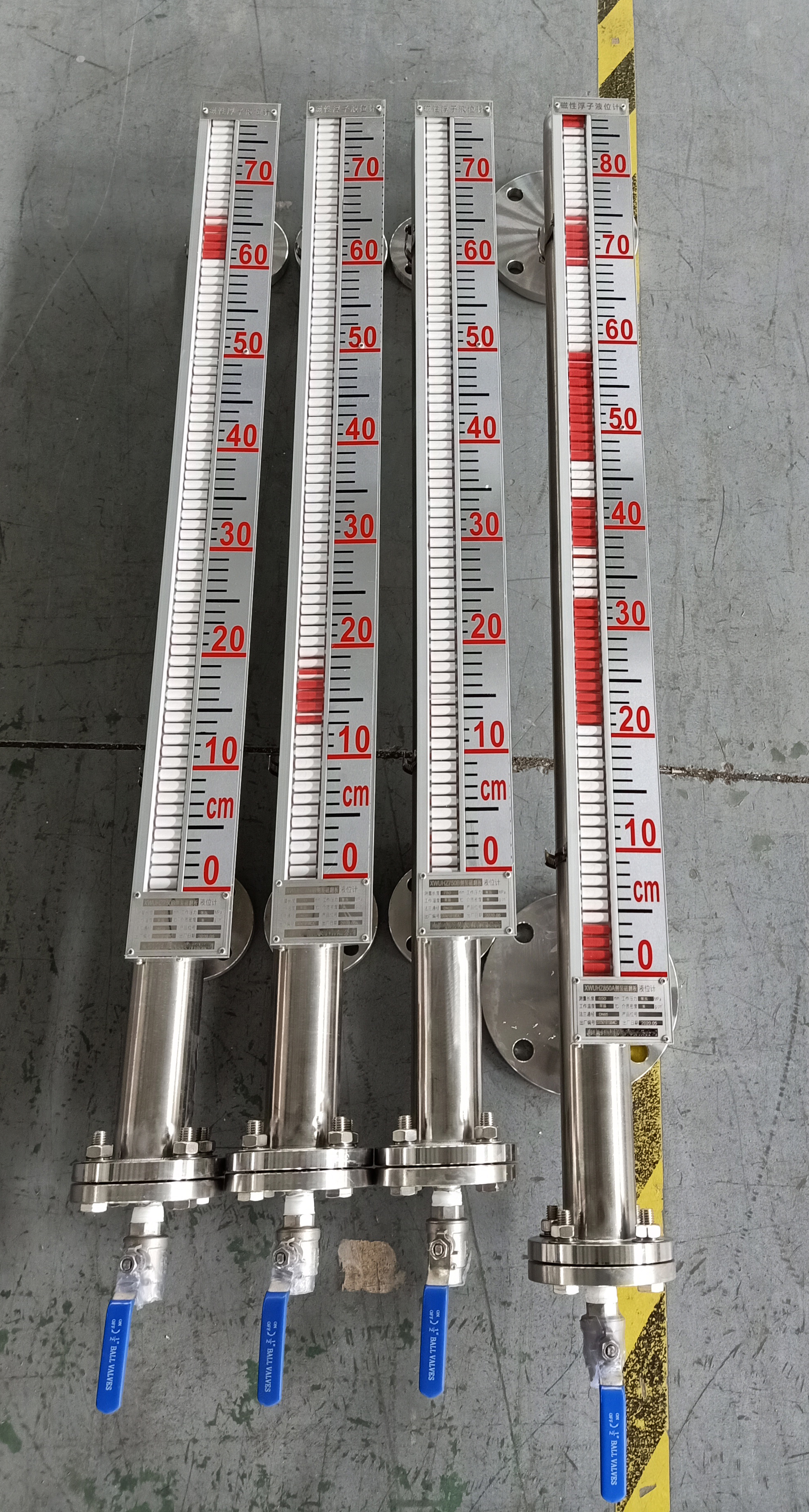

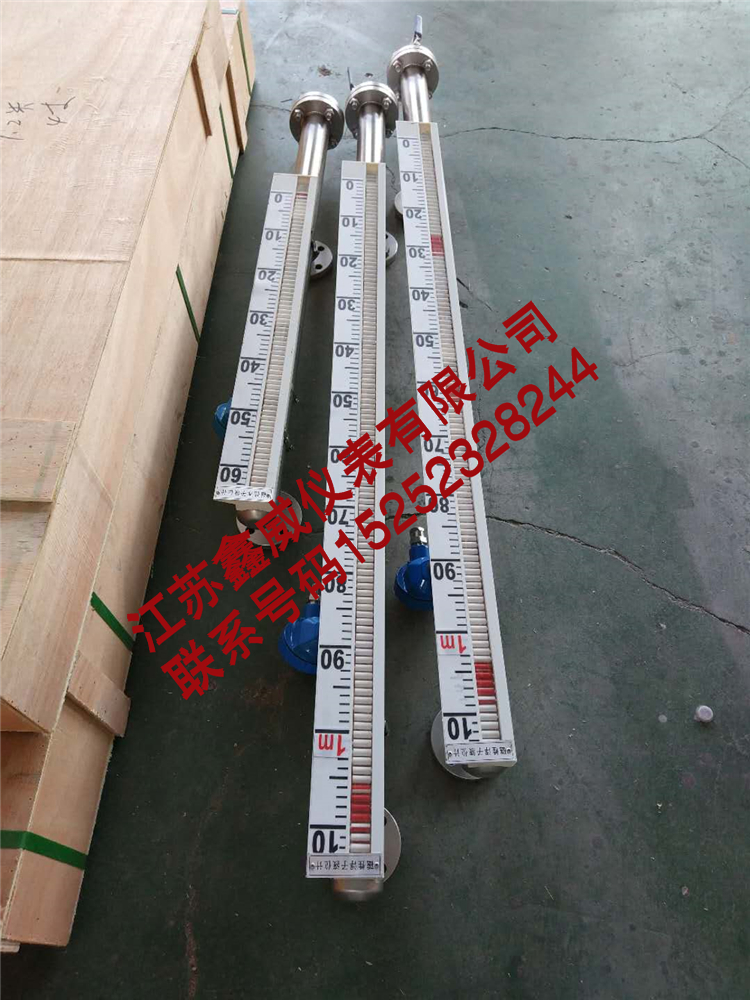

XWIUM-UHZ 磁翻板液位计 是本公司创新设计的新一代磁翻板液位计,产品技术先进,结构合理,显示清晰直观,由本体、磁翻柱(由红、白双色磁性小翻柱组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动,同时驱动主体外指示内的双色磁板翻转,有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。
1、法兰尺寸及密封面:DN15、DN20、DN25、DN40等
2、本体材质:304 316 316L PP塑料
3、量程范围(mm):299~8999
4、介质密度(g/cm3):0.49~1.99
5、介质粘度: ≤0.019Pa.S
6、工作温度℃:-39.9~349.99
7、压力等级(MPa):≤31.99
8、测量精度(mm):≤±4.99

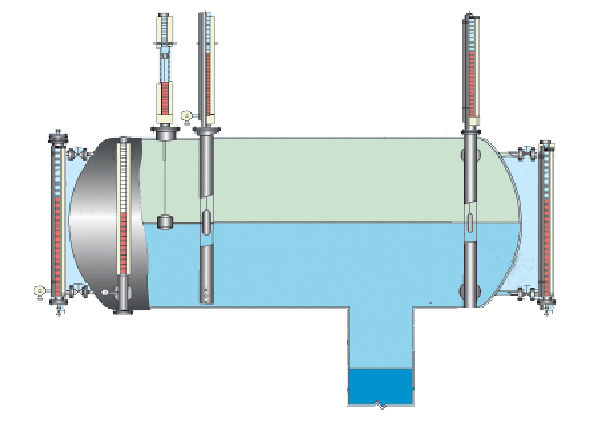

9、安装方式:侧装式
10、防护等级:IP64.99
11、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
12、传输方式4-20ma。

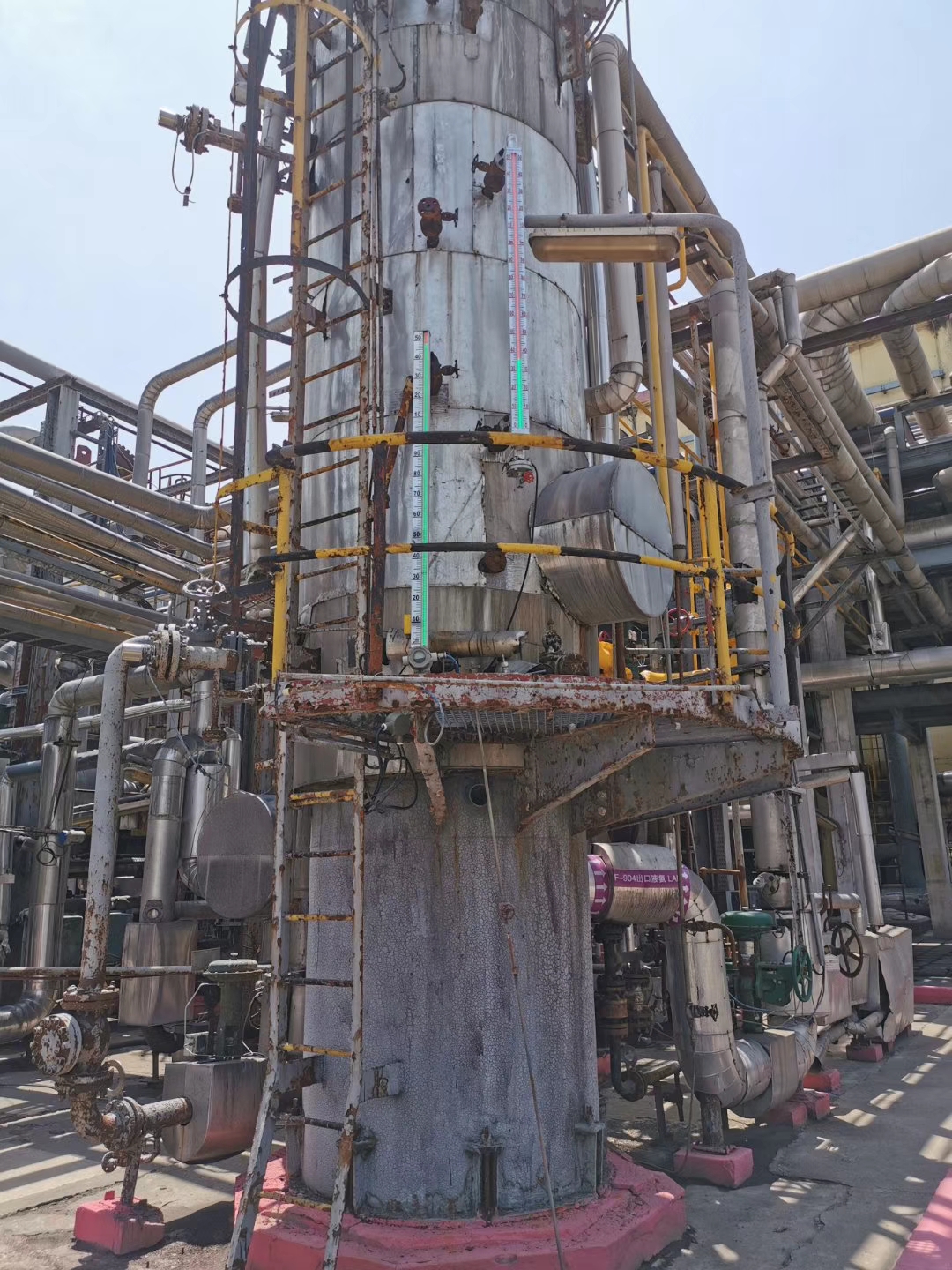

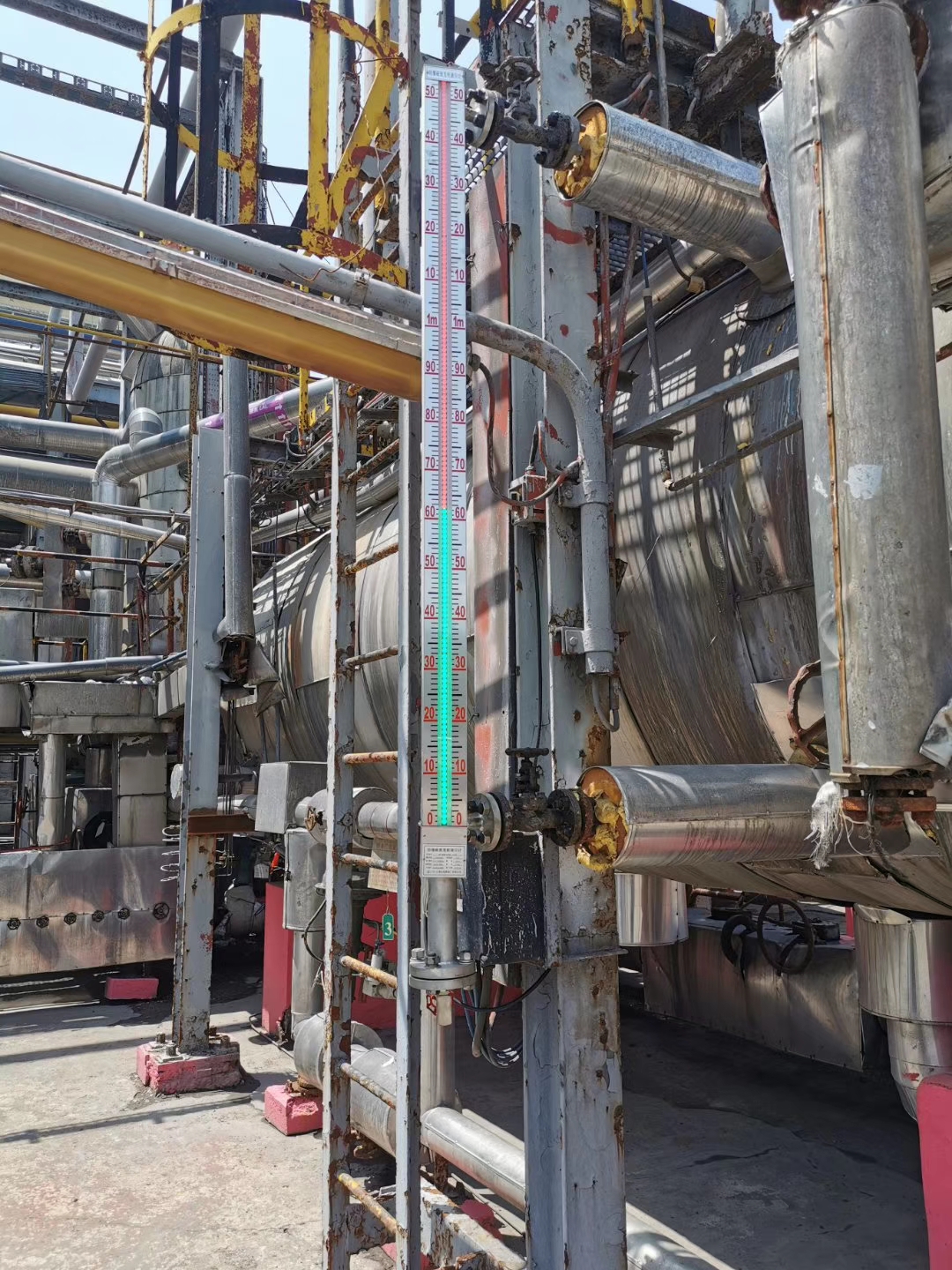

1、首先查看液位计标牌数据与订货要求是否相符,距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质,否则会影响液位计正常工作。
2、液位计与容器之间应装有截止阀,以便检修及清洗时切断物料。本体安装必须垂直,最大偏角≤3°。测量范围>4m时在安装使用过程中应增加中间支撑点。
3、.液位计进入运行前,应先打开上法兰气相阀,然后缓慢打开下法兰液相阀,使介质缓慢的流入筒体让翻柱(板)逐一跟踪指示,并用调节螺钉调整好零液位。
4、液位计护导管和主体导管必须保持垂直
5、安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示红色,零以下显示白色。
XW-UHZ |
磁浮子翻板式液位计 |
|||||||
代 号 |
显示方式 |
|||||||
|
就地翻板显示 |
|||||||
|

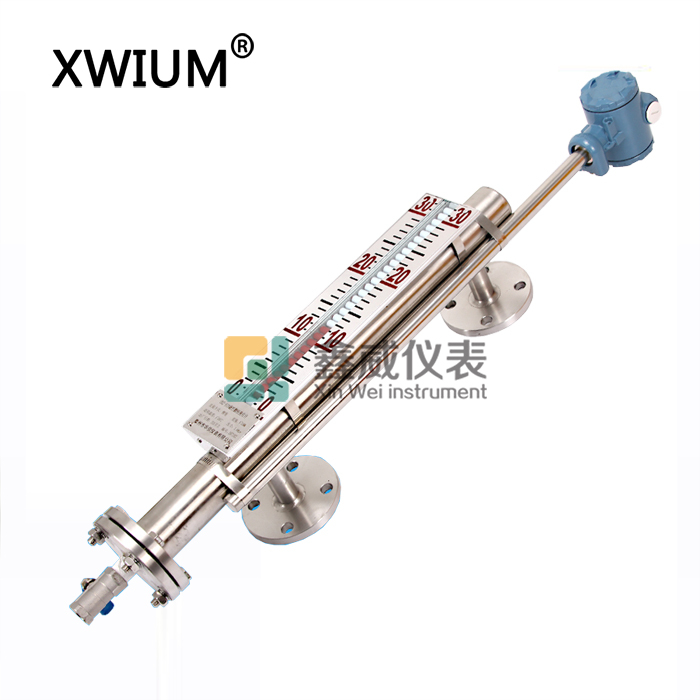

就地翻板显示+4~20mA远传 |
|||||||
|
代号 |
安装方式 |
||||||
无 |
侧装式 |
|||||||
D |
顶装式 |
|||||||
|
代号 |
液位计类型 |
||||||
无 |
基型 |
|||||||
W |
保温型 |
|||||||
J |
防腐型 |
|||||||
S |
防霜型 |
|||||||
Z |
保温防腐型 |
|||||||
Y |
顶装防腐型 |
|||||||
|
代号 |
报警控制 |
||||||
0 |
无报警 |
|||||||
1 |
带上限报警 |
|||||||
2 |
带下限报警 |
|||||||
3 |
带上下限报警 |
|||||||
|
代号 |
浮子材质 |
代号 |
本体材质 |
||||
P |
不锈钢 |
P |
不锈钢 |
|||||
L |
防锈铝 |
L |
防锈铝 |
|||||
T |
钛 |
T |
钛 |
|||||
S |
PVC塑料 |
S |
PVC塑料 |
|||||
F |
氟塑包裹 |
F |
氟塑管 |
|||||
|
|
PF |
内衬四氟 |
|||||
|
|
PP |
内衬丙烯 |
|||||
|
|
PE |
内衬乙烯 |
|||||
|
代 号 |
待标明的数据 |
||||||
B1 |
标注法兰标准、通径、压力等级 |
|||||||
B2 |
标注实际操作温度 |
|||||||
B3 |
标注实际操作压力 |
|||||||
B4 |
标注测量介质的密度 |
|||||||
B5 |
标注订货长度,或提供法兰间距 |
|||||||
|
|
|
|
|
|
|
