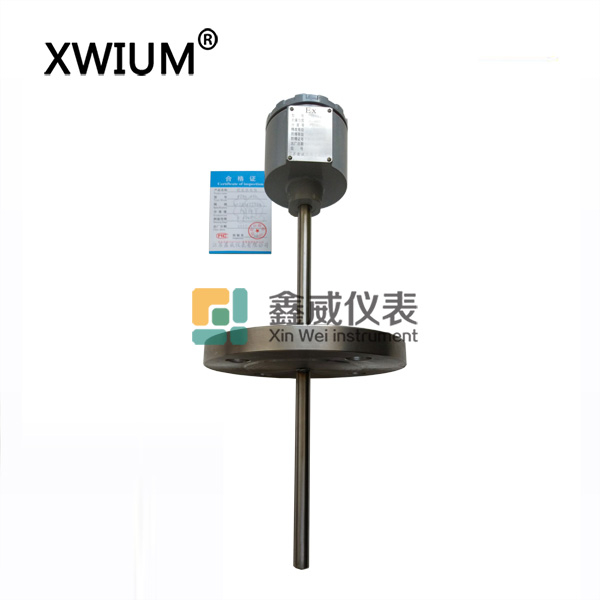

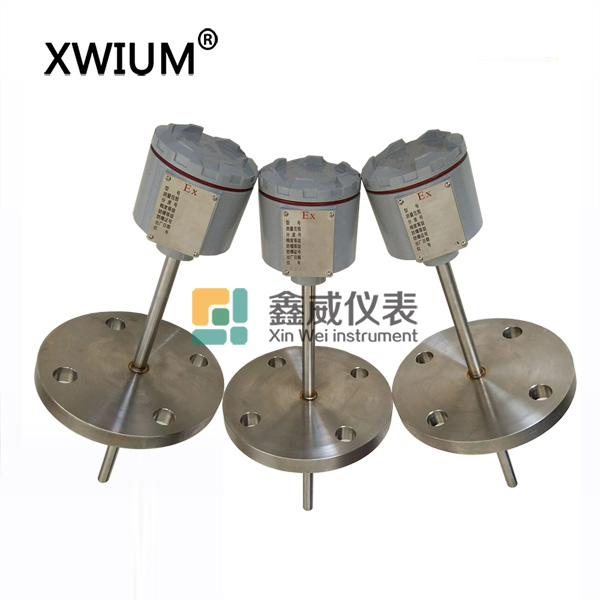

防爆热电偶

    详细说明

WR□防爆热电偶通常和显示仪表、记录仪表、电子计算机等 配套使用,直接测量生产现场存在碳氢化合物等爆炸的0~1300℃范围内的液体、蒸汽和气体介 质以及固体表面温度。

热电偶的工作原理是:两种不同成分的导体两端 经焊接、形成回路,直接测温端叫测量端,接线端 子端叫参比端。当测量端和参比端存在温差时,就 会在回路中产生热电势,接上显示仪表,仪表上就 指示出热电偶所产生的热电动势的对应温度值。

热电偶的热电动势将随着测量端温度升高而增 长,热电动势的大小只和热电偶导体材质以及两端 温差有关和热电极的长度、直径无关。

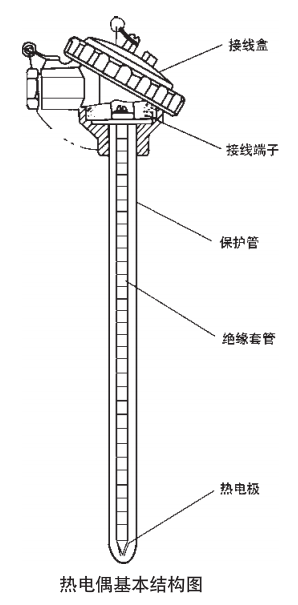

装配式热电偶主要由接线盒、保护管、绝缘套 管、接线端子、热电极组成基本结构,并配以各种 安装固定装置组成。


•保护管与测量元件为分离式结构,可在进行不停机抢修时,快速更换测温元件。
•保护管形式和材质多样,可满足高压、高温和强腐蚀介质的测温需要。
•测温芯和保护管底部采用弹簧压紧,既减少热惯性又提高了防震性能。
•采用铠装元件,耐压、抗震,工作稳定可靠。
•防爆标志:分为dIIBT4、ianCT4^ndnCT6. iaHCT6。适用 于II级以下,温度组别分为T4、T1-T6以上,含爆炸性气氛场合的温度测量。

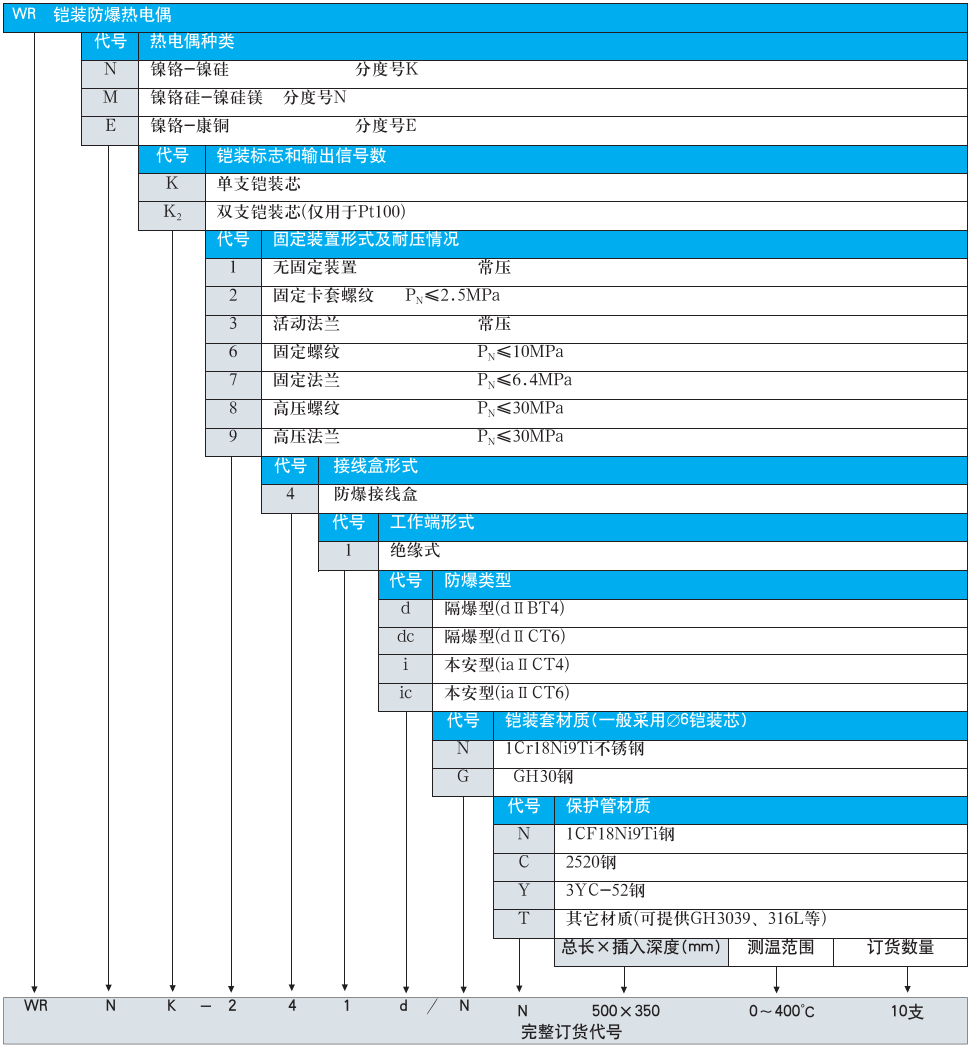

当发生下列情况之一时,供需双方应另签技术协议,以确定具体供货事宜。

要求提供A级精度的铠装热电阻产品,或者要求提供JT分度号或1级精度热电偶铠装芯。 除lCrl8Ni8Ti钢外的保护管材料。

长度系列表中未规定的铠装直径或插入深度。

特殊形式的固定装置(须附具体尺寸图)。

插入深度及铠装管直径参照带补强管铠装热电阻、热电偶。
