装配式热电阻

  工业用热电阻分伯热电阻和铜热电阻两大类。
  热电阻是利用物质在温度变化时自身电阻也随着 发生变化的特性来测量温度的。热电阻的受热部分（感 温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨 架上。当被测介质中有温度梯度存在时，所测得的温度 是感温元件所在范围内介质层中的平均温度。

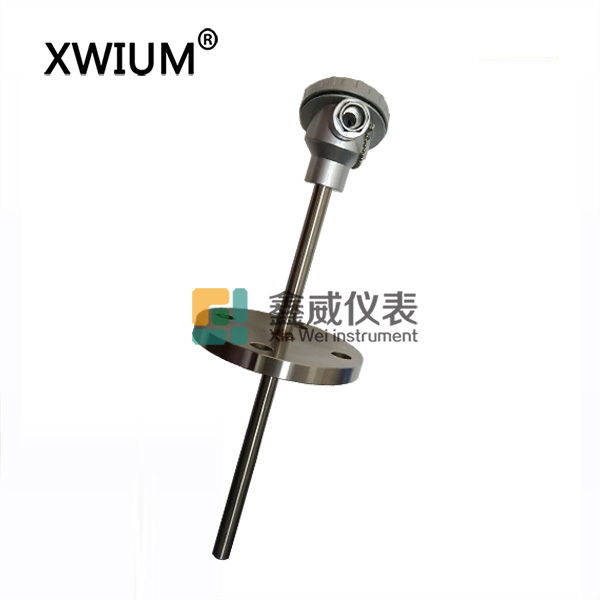

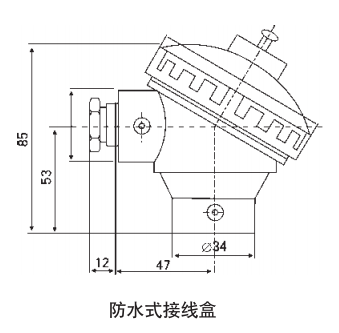

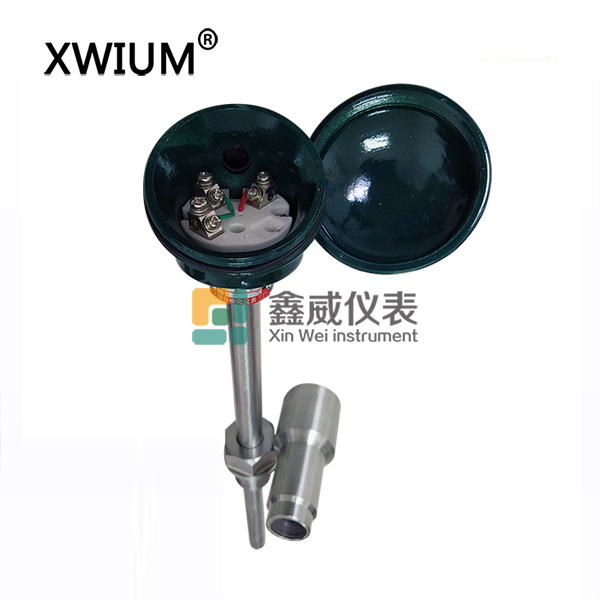

  装配式热电阻主要由接线盒、保护管、接线端 子、绝缘套管和感温元件组成基本结构，并配以各种安 装固定装置组成。

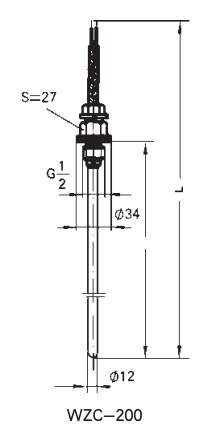

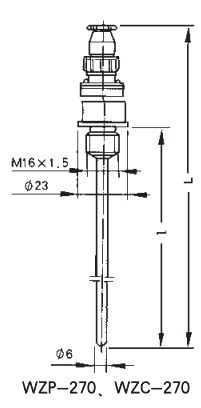

  WZP型钳电阻的感温元件是一个钳丝绕组，双支 钳电阻主要用于需要用两套显示、记录或调节仪同时检 测同一地点温度的场合。WZC型铜电阻的感温元件是 一个铜丝绕组。

温度范围和准确度

热电阻感温元件100°C时的电阻值(Rio。)和它在0°C时 的电阻R。比值：(R_loo/Ro)
分度号PtlOO： A级 R₀=100±0.060
B级 R_o=lOO±O.12n
R₁₀₀/R₀=l. 3851 ±0.0012
分度号Cu50： R_o=5O±O.O5Q
R₁₀₀/R₀= 1.428 ±0.002
•响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的5%,所需要的时间称为热响应时间，用τ0.5表示。

•热电阻公称压力
一般是指在该工作温度下保护管所能承受的 外压（静态）而不破裂。允许公称压力不仅与保护管 材料、直径、壁厚有关，还与其结构形式、安装方 法、置入深度以及被测介质的流速和种类有关。
•热电阻最小置入深度
一般不小于150mm（特殊产品例外）
•自热影响

通过热电阻中的测量电流为5mA时，测得的电 阻增量换算成温度值应不大于0.30C。
•绝缘电阻
常温绝缘电阻的试验电压可取直流10~ 100V任 意值，环境温度为15~351范围内，相对湿度应不 大于80%。常温绝缘电阻值应不小于100MQ_o
